SMD 7 szegmenses kijelzőka modern elektronika egyik legszélesebb körben használt kijelzőelemévé váltak. Az ipari berendezésektől és az orvosi eszközöktől a fogyasztói készülékekig és az autóipari műszerfalakig ezek a kompakt LED kijelzőmodulok kiváló láthatóságot, energiahatékonyságot és hosszú távú megbízhatóságot kínálnak.
Ez a cikk elmagyarázza az SMD 7 szegmenses kijelzőinek működését, főbb előnyeiket, általános alkalmazásait, összehasonlítását a hagyományos kijelzőtechnológiákkal, a telepítési szempontokat, valamint azt, hogy a vállalkozások hogyan választhatják ki a megfelelő megoldást projektjeikhez. Legyen Ön mérnök, terméktervező, forgalmazó vagy beszerzési menedzser, ez az útmutató segít megalapozott döntések meghozatalában.

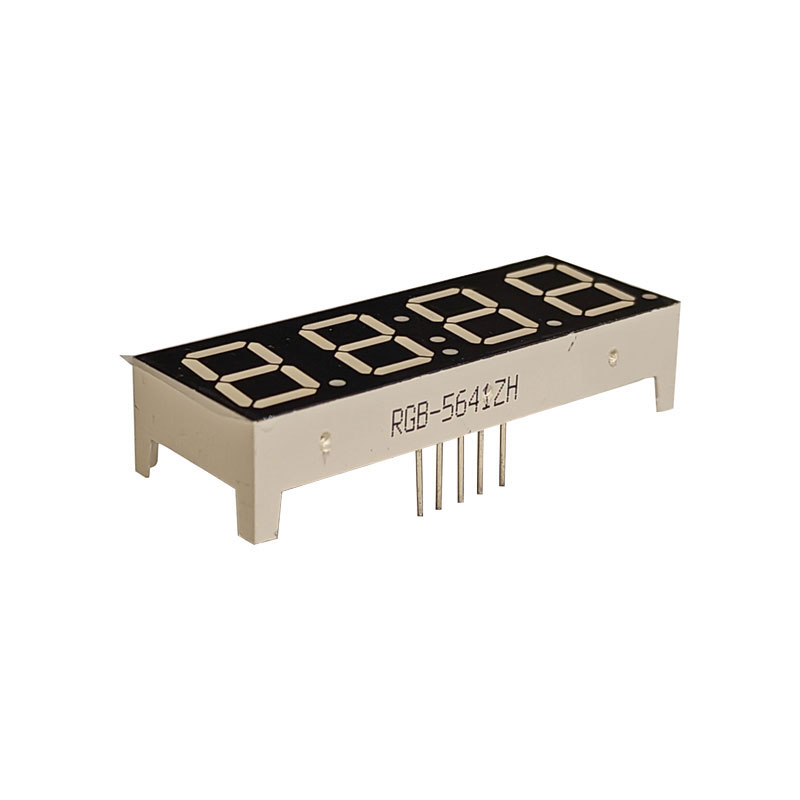

Az SMD 7 szegmenses kijelző egy kompakt elektronikus kijelzőelem, amelyet Surface Mount Device (SMD) technológiával terveztek. Hét különálló LED-szegmensből áll, nyolcas mintázatban elhelyezve. Ezen szegmensek szelektív megvilágításával a kijelző 0 és 9 közötti számokat és bizonyos alfabetikus karaktereket tud megjeleníteni.
A hagyományos átmenő lyukú kijelzőkkel ellentétben az SMD-verziókat közvetlenül a nyomtatott áramköri lap (PCB) felületére szerelik fel, ami kompaktabb kialakítást, automatizált összeszerelést és nagyobb gyártási hatékonyságot tesz lehetővé.
| Funkció | Leírás |
|---|---|
| Szerelés típusa | Felületi szerelési technológia (SMT) |
| Megjelenítési formátum | Numerikus és korlátozott alfanumerikus |
| Fényforrás | LED technológia |
| Közös színek | Piros, zöld, kék, fehér, borostyán |
A kijelző minden szegmense tartalmaz egy LED-et. Amikor elektromos áram folyik át egy szegmensen, az kigyullad. A megvilágított szegmensek különböző kombinációi különböző számjegyeket alkotnak.
Például:
Az SMD kijelzők általában két elektromos konfigurációban állnak rendelkezésre:
Minden katód össze van kötve. Pozitív feszültség esetén az egyes szegmensek világítanak.
Minden anód össze van kötve. A szegmensek világítanak, ha a földre vannak csatlakoztatva.
A gyártók és mérnökök az SMD 7 szegmenses kijelzőit választják, mert számos működési és gyártási előnnyel rendelkeznek.
Ezek az előnyök különösen értékessé teszik az SMD-kijelzőket nagy volumenű gyártási környezetekben, ahol a hatékonyság és a konzisztencia kritikus fontosságú.
Az SMD 7 szegmenses kijelzőit egyszerűségük, tartósságuk és költséghatékonyságuk miatt számos iparágban használják.
| Ipar | Alkalmazás |
|---|---|
| Szórakoztató elektronika | Digitális órák, számológépek, konyhai gépek |
| Ipari berendezések | Vezérlőpultok, számlálók, időzítők |
| Orvosi eszközök | Felügyeleti rendszerek és diagnosztikai berendezések |
| Autóipar | Műszerfali jelzők és kijelző modulok |
| Intelligens otthoni eszközök | Hőmérséklet-szabályozók és IoT-termékek |
A mérnökök egyik legnagyobb döntése az SMD-kijelzők és a hagyományos átmenőnyílású modellek közötti választás.
| Összehasonlítási tényező | SMD kijelző | Átmenő lyuk kijelző |
|---|---|---|
| Összeszerelési módszer | Automatizált SMT | Kézi vagy hullámforrasztás |
| PCB hely | Kompakt | Nagyobb lábnyom |
| Gyártási sebesség | Nagy sebességű összeszerelés | Lassabb folyamat |
| Mechanikai szilárdság | Mérsékelt | Nagyon erős |
| Költséghatékonyság | Kiváló tömeggyártáshoz | Magasabb munkaerőköltségek |
A 7 szegmenses SMD kijelző kiválasztása előtt a mérnököknek gondosan értékelniük kell számos műszaki paramétert.
A szélesebb látószög javítja a különböző pozíciókból való olvashatóságot.
A fényerő befolyásolja a láthatóságot nappali vagy erős környezeti fény mellett.
Az akkumulátoros készülékeknél fontos az alacsony áramfelvétel.
Az ipari alkalmazásokhoz széles hőmérséklettűrő kijelzőkre van szükség.
A megfelelő SMD 7 szegmenses kijelző kiválasztása közvetlenül befolyásolja a termék minőségét, teljesítményét és gyártási hatékonyságát.
Íme néhány fontos tényező, amelyet figyelembe kell venni:
A tapasztalt gyártóval való együttműködés segít csökkenteni a beszerzési kockázatokat és stabil, hosszú távú ellátást biztosít.
A PCB megfelelő elrendezése és szerelési gyakorlata jelentősen javítja a kijelző teljesítményét és a termelési hozamot.
Sok megjelenítési hiba nem magából a kijelzőből ered, hanem a PCB rossz tervezéséből vagy a nem megfelelő forrasztási körülményekből.
| Probléma | Lehetséges ok | Megoldás |
|---|---|---|
| Egyenetlen fényerő | Hibás áramszabályozás | Használjon megfelelő ellenállásokat vagy meghajtókat |
| Holt szegmensek | Rossz forrasztási kötések | Ellenőrizze a forrasztás minőségét |
| Pislákoló | Instabil tápegység | Feszültségszabályozás javítása |
| Túlmelegedés | Túl erős áram | Csökkentse az üzemi áramot |
Ahogy az elektronikus eszközök egyre kisebbek és intelligensebbek, a kijelzőtechnológia gyorsan fejlődik.
A modern SMD 7 szegmenses kijelzőket most fejlesztik a következőkkel:
Ezek a fejlesztések segítenek a gyártóknak megbízhatóbb és energiahatékonyabb elektronikus rendszereket létrehozni a globális piacok számára.
A megbízható ellátási láncok elengedhetetlenek az elektronikai iparban. A professzionális kijelzőgyártó kiválasztása olyan előnyökkel jár, mint a stabil termékminőség, a testreszabott megoldások, a műszaki támogatás és a méretezhető gyártási kapacitás.
Guangzhou RGB Optoelectronic Technology Co., Ltd.kiváló minőségű LED-es kijelzőmegoldásokra specializálódott ipari, autóipari, fogyasztói elektronikai és okoseszköz-alkalmazásokhoz. Fejlett gyártási képességeivel és szigorú minőségirányítási rendszereivel a vállalat világszerte támogatja ügyfeleit megbízható megjelenítési technológiákkal.
A professzionális beszállítók az egyéni kijelzőszínek, számjegyméretek, a PCB-kompatibilitás és az alkalmazás-specifikus követelmények tekintetében is segítséget nyújthatnak, ezzel is segítve a vállalkozásokat a fejlesztési idő csökkentésében és a termék megbízhatóságának javításában.
Igen. A LED-alapú SMD-kijelzők sok hagyományos kijelzőtechnológiához képest viszonylag alacsony fogyasztást fogyasztanak, így alkalmasak hordozható és akkumulátoros eszközökhöz is.
Igen. A gyártók személyre szabhatják a számjegyek méretét, színét, fényerejét, tűkonfigurációját és csomagolását az ügyfelek igényei alapján.
A kiváló minőségű LED-kijelzők több tízezer órán keresztül működnek megfelelő elektromos és hőviszonyok mellett.
A piros és a zöldet általában előnyben részesítik, mivel a legtöbb fényviszonyok között kiváló láthatóságot biztosítanak.
Teljesen. Az ipari minőségű SMD kijelzőket úgy tervezték, hogy ellenálljanak a vibrációnak, a hőmérséklet-ingadozásoknak és a hosszú működési ciklusoknak.
Az SMD 7 szegmenses kijelzői továbbra is az egyik legpraktikusabb és legköltséghatékonyabb kijelzőtechnológia az elektronikai iparban. Kompakt felépítésük, jó láthatóságuk, alacsony energiafogyasztásuk és az automatizált gyártási folyamatokkal való kompatibilitásuk ideálissá teszi őket az alkalmazások széles körében.
Függetlenül attól, hogy fogyasztói elektronikát, ipari vezérlőrendszereket, orvosi berendezéseket vagy autóipari termékeket fejleszt, a megfelelő kijelzőbeszállító kiválasztása jelentősen javíthatja a termék minőségét és a gyártás hatékonyságát.
Guangzhou RGB Optoelectronic Technology Co., Ltd.készen áll arra, hogy professzionális gyártási képességekkel, testreszabott megjelenítési megoldásokkal és rugalmas technikai segítségnyújtással támogassa projektjeit.
Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa igényeit, és felfedezze az ideális LED-megjelenítő megoldást vállalkozása számára.
-
